Sourcemore様からご提供いただきました。
ありがとうございます！

■あけまーす！


■コピー防止のやつ。


■RDA本体と、フロストホワイトのキャップが。


■説明書は日本語非対応。

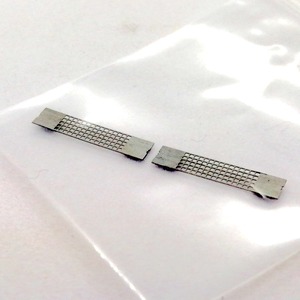

■メッシュが2つ付いてます。プレート打ち抜き式のやつですね。

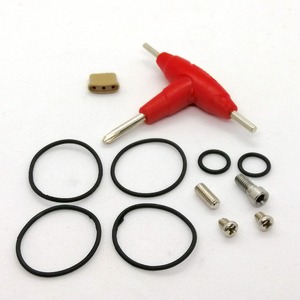

■あとエアホール小さくするやつ、T字工具、Oリングの予備、謎の長いイモネジ、BFピン、ワイヤー固定ネジの予備。

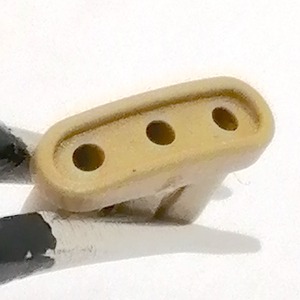

■リデューサー。エアホール小さくするやつ。


■こんな感じ。

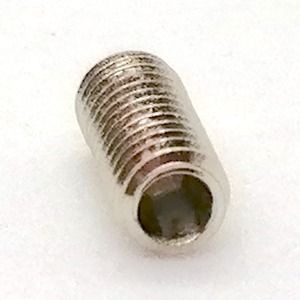

■謎の長いイモネジ。六角です。
コットンを押さえるためのパーツを押さえるネジです。（誤植ではない）

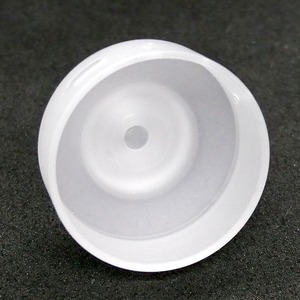

■フロストホワイトのキャップ。


■天井はまっすぐ。

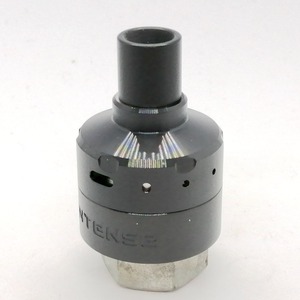

■で、RDA本体。


■すっきりしてて良いデザインだと思います。

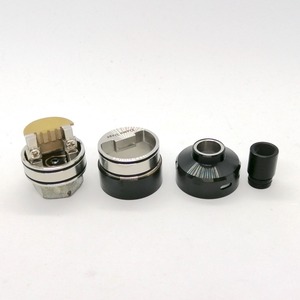

■バラしました。

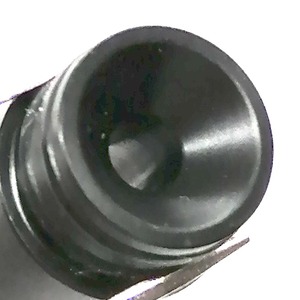

■510ドリチ。上部がすり鉢状に。


■おしりもすり鉢状。

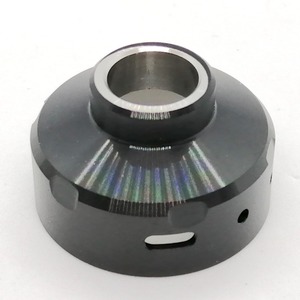

■キャップ。


■エアホール横長と、


■小さい穴が3つ。この4種類からエアフロー選べるよって仕組みです。
リデューサーもあるし、好きなエアフローが見つかるはず。


■キャップの天井は中心部分を除いてテーパーってます。


■こうしたほうが見やすいですかね。

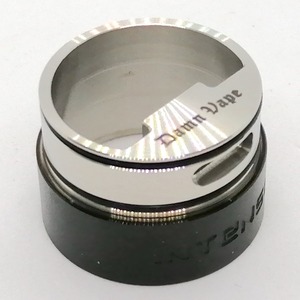

■で、チャンバー。エアの取り込み口はひとつ。

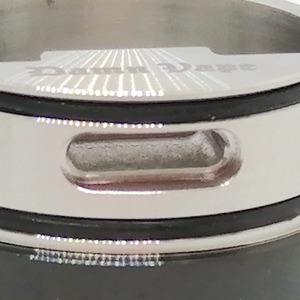

■エアホールのアップ。


■内側から見るとこんな感じで細長くなってます。

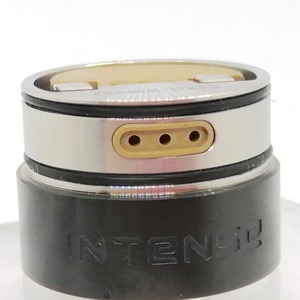

■エアホールにリデューサーを付けるとこんな感じ。外すときは裏から細いもので突いて押し出します。けっこうしっかりハマるので、優しく根気強く。

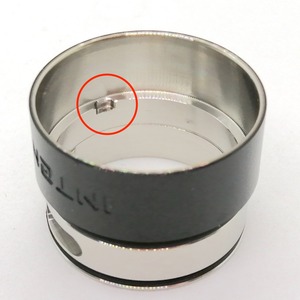

■逆さまにするとこんな感じ。切り欠きがあって、デッキとハマったときの位置が固定されるようになってます。

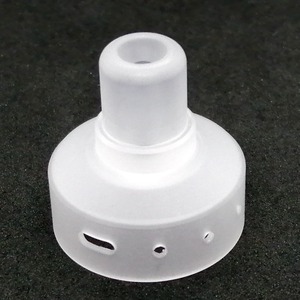

■ちなみにフロストホワイトのキャップを付けるとこんな感じ。豆腐屋さんの車みたいですね。


■デッキ。クランプが2つあって、ここにメッシュを挟む仕組み。
後ろのベージュ色のパーツはコットンを押さえてメッシュに密着させるためのものです。


■おしり。デフォはレギュラーピン。


■ポジピンの突出は十分。でもこのRDAをメカで使うことは、あんまり無いと思う。


■デッキを後ろから見るとこんな感じ。
真ん中に見えてる六角ネジを緩めると、


■こんな感じでコットン押さえパーツが外れます。


■こんな。


■コットン押さえパーツを外したところ。

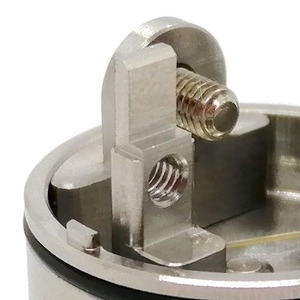

■クランプはこんな感じ。


■固定できるメッシュの幅はかなり狭め。

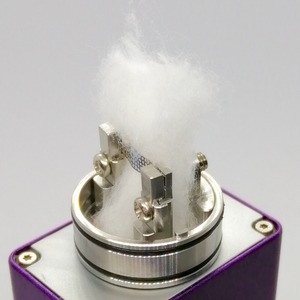

■で、付属のメッシュをセットして焼入れしました。
歪んじゃってますね。10Wでも一瞬で火が入りました。
もっと低いワッテージでじわじわ温度上げてったほうが良さげ。

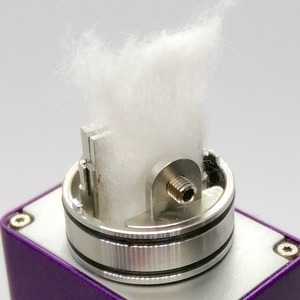

■で、板状にカットしたコットンを裏側から差し込みます。


■裏から見るとこんな感じね。


■で、コットン押さえパーツをセット。
六角でネジを締めていきます。
コットンがムラなくメッシュコイルに当たってればOK。締め過ぎ注意です。


■余った部分をはさみでカットしたら完成です。


■チャンバーをハメて上から見たところ。
こうして見るとエバポレーション部は極狭ですね。
あと普通のワイヤーを巻いたコイルでのビルドは無理。


■MAD MODに。


■URUSに。
